Wärmeschutz & Heizungsanlage

Wie sich die Wärmeschutzanforderungen seit 1952 entwickelt haben – und wie unsere eigene, CO₂-neutrale Heizungsanlage aufgebaut ist.

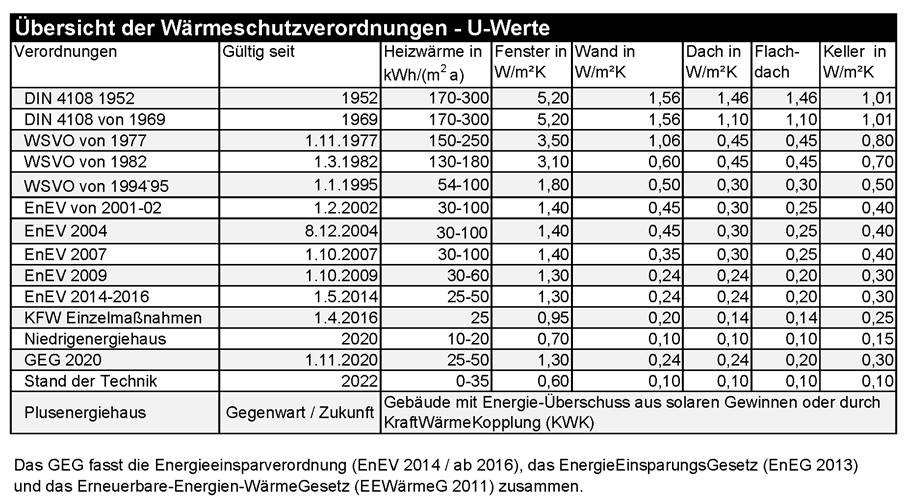

Wärmeschutzverordnungen

Heizungsanlage

Energiekennwerte

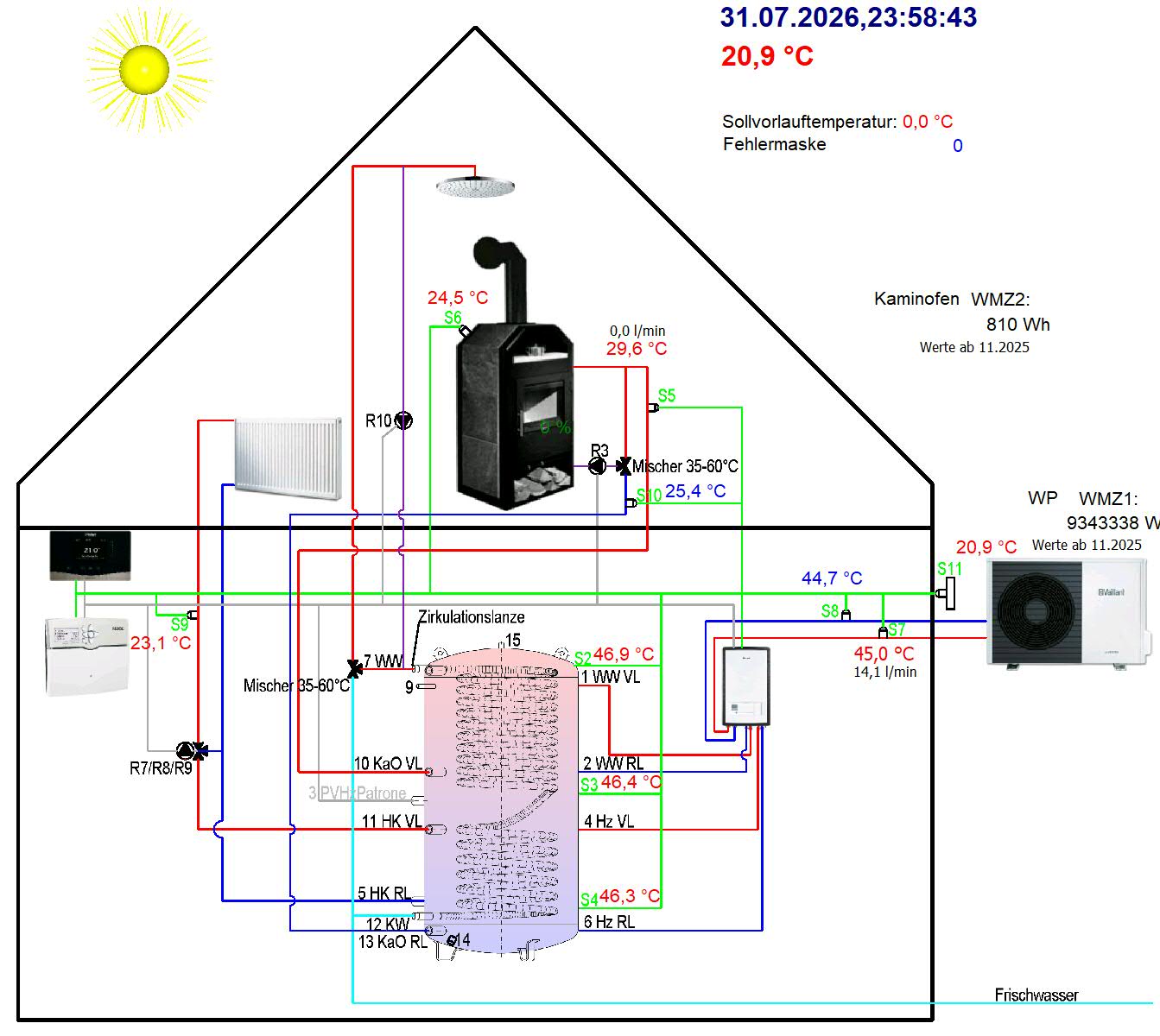

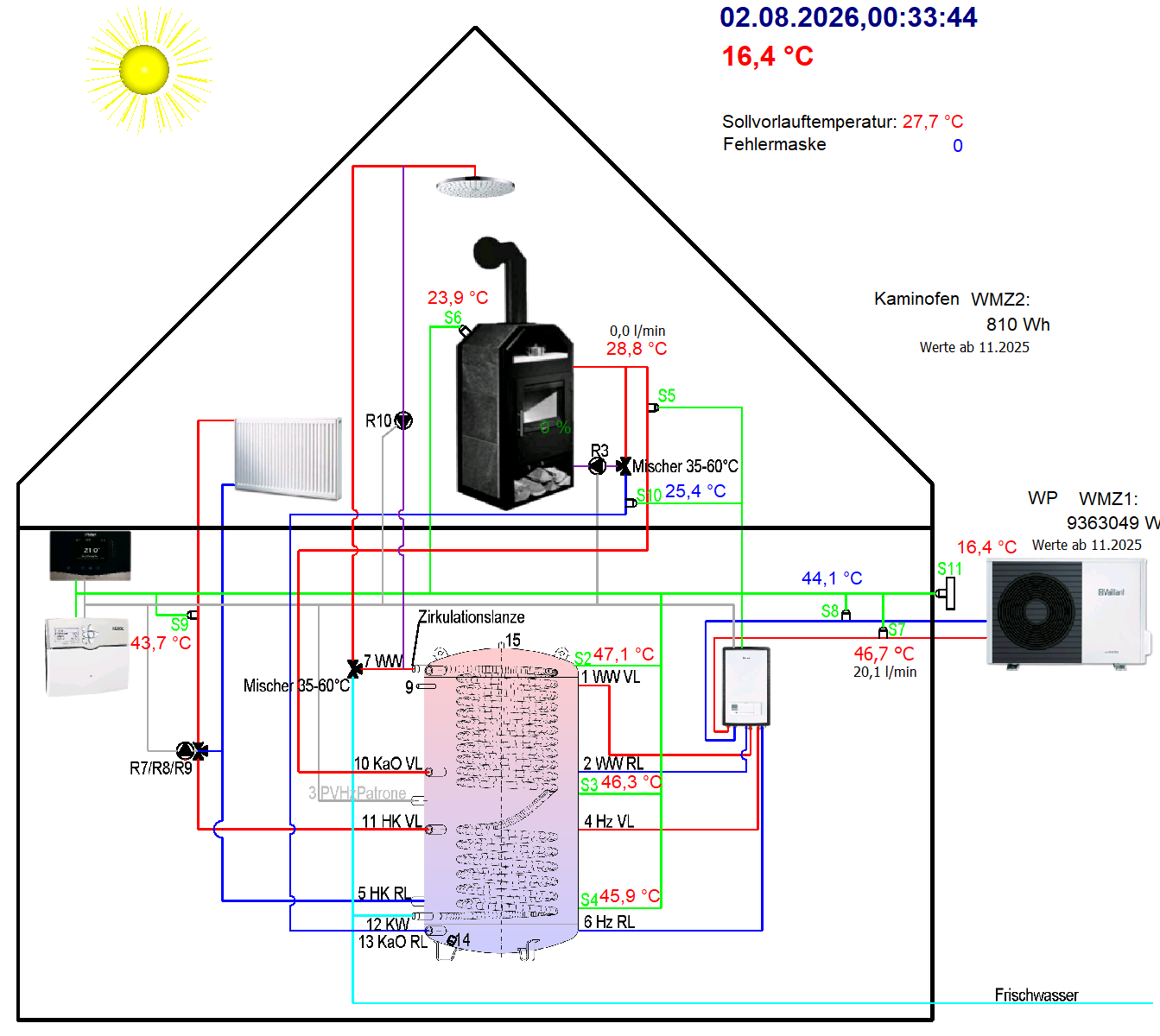

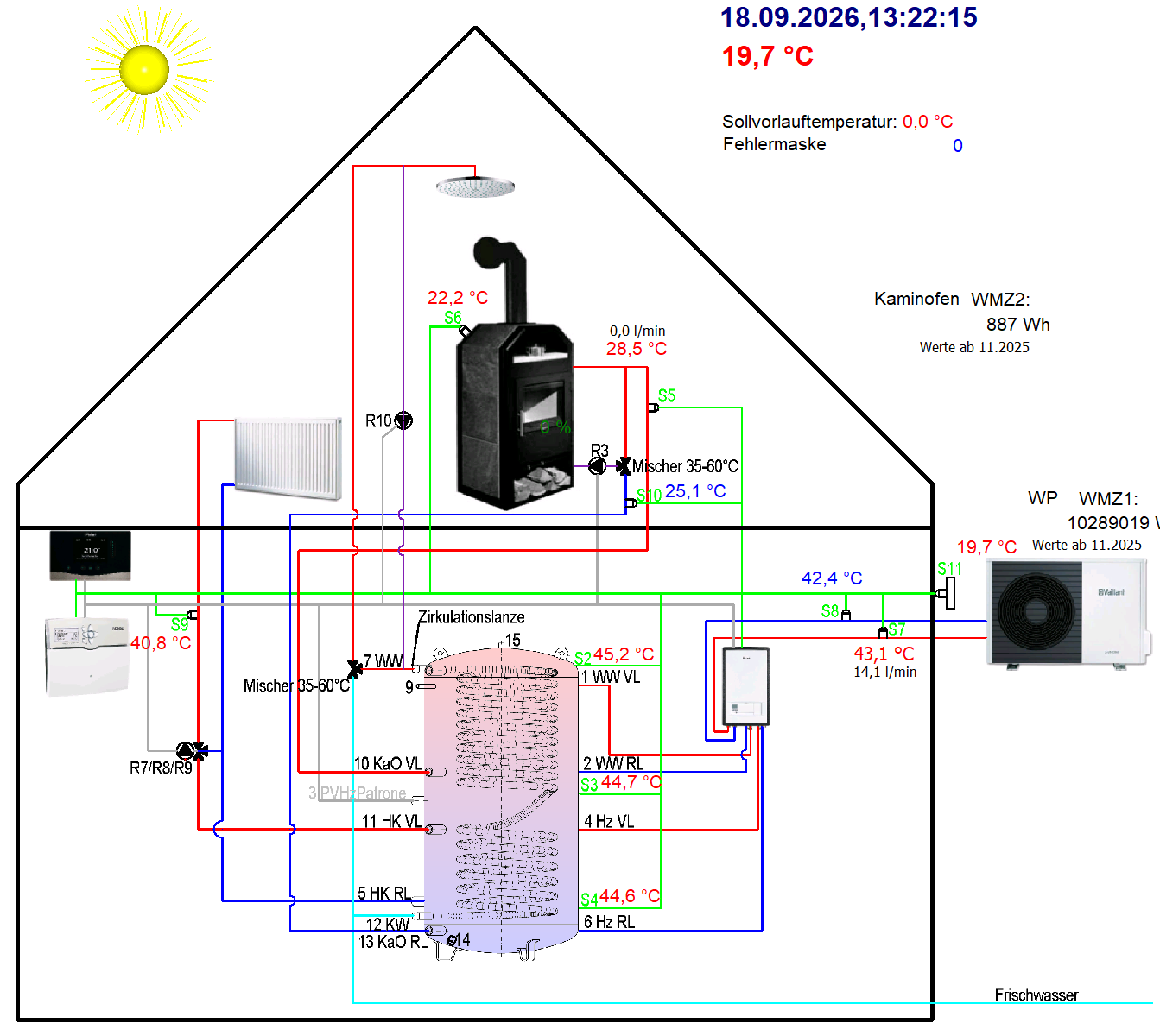

Hier sehen Sie das Schema unserer Heizungsanlage. Geheizt wird CO₂-neutral und umweltverträglich mit einem wassergeführten Kaminofen, der von einer Luft/Wasser-Wärmepumpe unterstützt wird.

Die Werte des Wärmemengenzählers WMZ2 müssen um 30 % erhöht betrachtet werden, da der Wärmemengenzähler die an den Aufstellungsraum abgegebene Strahlungswärme nicht mit erfasst.

Die Messwerte werden minütlich erneuert. Laden Sie dafür die Seite neu.

Cosmo CPSH 500

WP laden Warmwasser Vorlauf
WP laden Warmwasser Rücklauf
PV Heizpatrone
WP laden Heizkreis Vorlauf
Rücklaufschichtrohr mit innenliegendem Prallblech Heizkreis
WP laden Heizkreis Rücklauf
Warmwasser
Thermometer
Kaminofen Vorlauf
Vorlauf Heizkreis
Kaltwasser
Kaminofen Rücklauf
Entleerung
Entlüftung

Alle anderen Anschlüsse je nach Anwendungsfall zum Be- und Entladen der Pufferzone.

Resol MX

S2 – Speicher oben (Tspu)
S3 – Speicher mitte
S4 – Speicher unten (Tsp2u)
S5 – WMZ2 Gerco Vorlauf
S6 – Fühler Holzkessel
S7 – WMZ1 WP Vorlauf
S8 – WMZ1 WP Rücklauf
S9 – Vorlauffühler, witterungsgeführter Heizkreis
S10 – WMZ2 Gerco Rücklauf
S11 – Außenfühler, witterungsgeführter Heizkreis
R3 – Ladepumpe Holzkessel

Vaillant VRC 720 / MEH 97 / VWL 75-6

S 1.1 – Speicher oben
S 1.2 – Speicher unten
S 1.9 – Vorlauffühler, witterungsgeführter Heizkreis
S 1.11 – Außenfühler, witterungsgeführter Heizkreis
R 7 – Mischer AUF
R 8 – Mischer ZU
R 9 – Heizkreispumpe
R 10 – Zirkulationspumpe
